4.4 clasificación de columnas

COLUMNAS

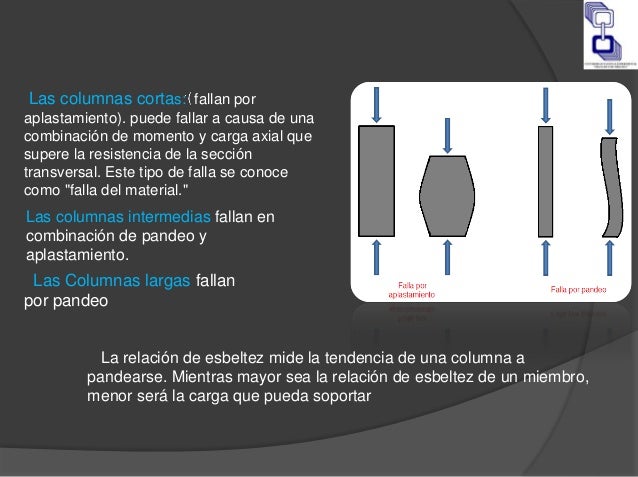

Una columna es un elemento axial sometido a compresión, lo bastante delgado respecto su longitud, para que abajo la acción de una carga gradualmente creciente se rompa por flexión lateral o pandeo ante una carga mucho menos que la necesaria para romperlo por aplastamiento. Las columnas suelen dividirse en dos grupos: “Largas e Intermedias”. A veces, los elementos cortos a compresión se consideran como un tercer grupo de columnas. Las diferencias entre los tres grupos vienen determinadas por su comportamiento. Las columnas largas re rompen por pandeo o flexión lateral; las intermedias, por combinación de esfuerzas, aplastamiento y pandeo, y los postes cortos, por aplastamiento.

Una columna ideal es un elemento homogéneo, de sección recta constante, inicialmente perpendicular al eje, y sometido a compresión. Sin embargo, las columnas suelen tener siempre pequeñas imperfecciones de material y de fabricación, así como una inevitable excentricidad accidental en la aplicación de la carga. La curvatura inicial de la columna, junto con la posición de la carga, dan lugar a una excentricidad indeterminada, con respecto al centro de gravedad, en una sección cualquiera. El estado de carga en esta sección es similar al de un poste corto cargado excéntricamente, y el esfuerzo resultante está producido por la superposición del esfuerzo directo de compresión y el esfuerzo de flexión (o mejor dicho, por flexión).

Si la excentricidad es pequeña u el elemento es corto, la flexión lateral es despreciable, y el esfuerzo de flexión es insignificante comparado con el esfuerzo de compresión directo. Sin embargo, en un elemento largo, que es mucho más flexible ya que las flexiones son proporcionales al cubo de la longitud, con u valor relativamente pequeño de la carga P puede producirse un esfuerzo de flexión grande, acompañado de un esfuerzo directo de compresión despreciable. Así, pues, en las dos situaciones extremas, una columna corta soporta fundamentalmente el esfuerzo directo de compresión, y una columna larga está sometida principalmente al esfuerzo de flexión. Cuando aumenta la longitud de una columna disminuye la importancia y efectos del esfuerzo directo de compresión y aumenta correlativamente las del esfuerzo de flexión. Por desgracia, en la zona intermedia no es posible determinar exactamente la forma en que varían estos dos tipos de esfuerzos, o la proporción con la que cada una contribuye al esfuerzo total. Es esta indeterminación la que da lugar a la gran variedad de fórmulas para las columnas intermedias.

No se ha dado, hasta aquí, criterio alguno de diferenciación entre columnas largas e intermedias, excepto en su forma de trabajar, es decir, la columna larga está sometida esencialmente a esfuerzos de flexión y la intermedia lo está a esfuerzos de flexión y compresión directa. La distribución entre ambos tipos de acuerdo con su longitud sólo puede comprenderse después de haber estudiado las columnas largas.

CARGAS CRÍTICAS

Coloquemos verticalmente una viga muy esbelta, articulémosla en sus extremos mediante rótulas que permitan la flexión en todas sus direcciones. Apliquemos una fuerza horizontal H en sus puntos medios, de manera que produzca flexión según la dirección de máxima flexibilidad. Como los esfuerzos de flexión son proporcionales a la deflexión, no experimentarán variación alguna si se añade una fuerza axial P en cada extremo, y haciendo que H disminuya simultáneamente con el aumento de P de manera que la deflexión  en el centro no varíe. Es estas condiciones, el momento flexionarte en el centro es:

M = H/2*(L/2) + P

y, en el límite, cuando H ha disminuido hasta anularse,

M = (Pcr)*

Entonces, Pcr es la carga crítica necesaria para mantener la columna deformada sin empuje lateral alguno. Un pequeño incremento de P sobre este valor crítico hará que aumente la deflexión , lo que incrementará M, con lo cual volverá aumentar  y así sucesivamente hasta que la columna se rompa por pandeo. Por el contrario, si P disminuye ligeramente por debajo de su valor crítico, disminuye la deflexión, lo que a su vez hace disminuir M, vuelve a disminuir , etc., y la columna termina por enderezarse por completo. Así, pues, la carga crítica puede interpretarse como la carga axial máxima a la que puede someterse una columna permaneciendo recta, aunque en equilibrio inestable, de manera que un pequeño empuje lateral haga que se deforme y quede pandeada.

FORMULA DE EULER

En el año 1757, el gran matemático suizo Leonardo Euler realizó un análisis teórico de la carga crítica para columnas esbeltas basado en la ecuación diferencial de la elástica:

M = EI(d2y/dx2)

Ahora se sabe que este análisis es valido hasta que los esfuerzos alcanzan el límite de proporcionalidad. En tiempo de Euler no se habían establecido los conceptos de esfuerzo, ni de límite de proporcionalidad, por lo que él no tubo en cuenta la existencia de una límite superior de la carga crítica.

Cuando una columna está sometida a una carga P. Se supone que la columna tiene los extremos articulados (mediante rótulas o pasadores) de manera que no pueden tener desplazamientos laterales. La deflexión máxima  es lo suficientemente pequeña para que no exista diferencia apreciable entre la longitud inicial de la columna y su proyección sobre el eje vertical. En estas condiciones, la pendiente dy/dx es pequeña y se puede aplicar la ecuación diferencial aproximada de la elástica de una viga:

EI(d2y/dx2) = M = P(-y) = -Py

El momento M es positivo al pandear la columna en el sentido contrario al del reloj, por lo que al ser la y negativa, ha de ir precedida del signo menos. Si la columna se pandara en sentido contrario, es decir, en la dirección de y positiva, el momento sería negativo, de acuerdo con el criterio de signos adoptado.

La ecuación anterior no se puede integrar directamente, como se hacía anteriormente ya que allí M solamente era función de x. Sin embargo, presentamos dos métodos para resolverla. Conociendo algo de dinámica nos damos cuenta que la ecuación anterior es semejante a la ecuación de un cuerpo que vibra simplemente:

M(d2x/dx2) = -kx

para lo cual una solución general es:

x = C1sen(t"(k/m)) + C2cos(t"(k/m))

de aquí, por analogía, la solución de la ecuación viene dada por:

y = C1sen(x"(P/EI)) + C2cos(x"(P/EI))

LIMITACIONES DE LA FORMULA DE EULER

Una columna tiene a pandearse siempre en la dirección en la cual es mas flexible. Como la resistencia a la flexión varia con el momento de inercia, el valor de I en la formula de Euler es siempre el menor momento de inercia de la sección recta. La tendencia al pandeo tiene lugar, pues, con respecto al eje principal de momento de inercia mínimo de la sección recta.

La fórmula de Euler también demuestra que la carga crítica que puede producir el pandeo no depende de la resistencia del material, sino de sus dimensiones y del módulo de elástico. Por este motivo, dos barras de idénticas dimensiones, una de acero de alta resistencia y otra de acero suave, se pandearán bajo la misma carga crítica ya que aunque sus resistencias son muy diferentes tienen prácticamente el mismo modulo elástico. Así pues, para aumenta la resistencia al pandeo, interesa aumentar lo más posible el momento de inercia de la sección. Para un área dada, el material debe distribuirse tan lejos como sea posible del centro de gravedad y de tal manera que los momentos de inercia con respecto a los ejes principales sean iguales, o lo más parecidos posible ( como en una columna hueca).

Para que la fórmula de Euler sea aplicable, el esfuerzo que se produzca en el pandeo no debe exceder al límite de proporcionalidad. Para determinar este esfuerzo, se sustituye en la fórmula el momento de inercia I por Ar2, donde A es el área de la sección recta y r es el radio de giro mínimo.

GENERAL

Obtener un conocimiento amplio acerca del comportamiento de las columnas al ser cometidas a esfuerzos se compresión, su comportamiento y estudio.

ESPECÍFICOS

• Conocer la clasificación de las vigas.

• Determinar cuales son los métodos de estudio que existen.

• Saber cuales son las limitaciones que existen en el estudio de vigas.

• Aprender acerca de cómo se pueden eliminar las limitaciones en el estudio de las columnas y de que forma se pueden mejorar.

importante recalcar

• Las vigas se clasifican en:

Largas.

Medias

Elementos
cortos.

• Las vigas se estudian mediante las formulas planteadas por Leonhard Euler.

• Como la resistencia a la flexión varia con el momento de inercia, el valor de I en la formula de Euler es siempre el menor momento de inercia de la sección recta. La tendencia al pandeo tiene lugar, pues, con respecto al eje principal de momento de inercia mínimo de la sección recta.

• La fórmula de Euler también demuestra que la carga crítica que puede producir el pandeo no depende de la resistencia del material, sino de sus dimensiones y del módulo de elástico.

• Para un área dada, el material debe distribuirse tan lejos como sea posible del centro de gravedad y de tal manera que los momentos de inercia con respecto a los ejes principales sean iguales, o lo más parecidos posible ( como en una columna hueca).


  https://youtu.be/cjBPnIXK60U






  creado por Hilda Rosario Vazquez Castillo
